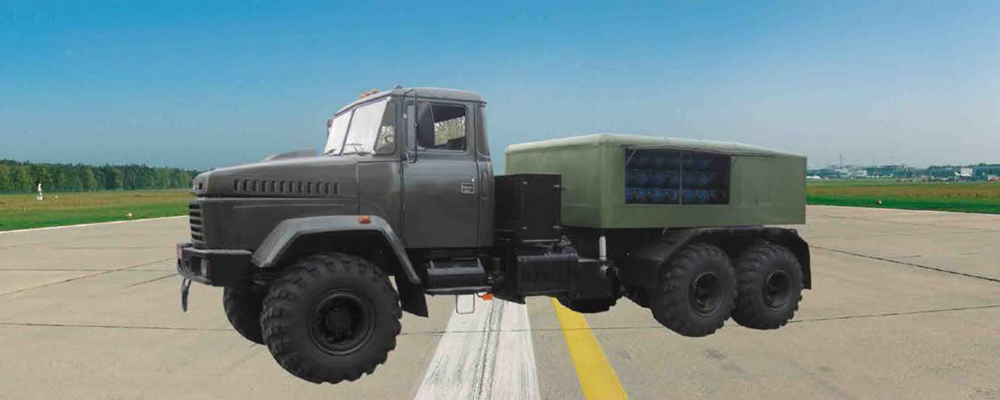

Автомобільна киснево-зарядна станція АКЗС-75М



ризначена для заряджання медичним киснем бортових систем літака до тиску 15 МПа (150 кгс/см) при температурі навколишнього середовища ±50 °С.



Станція є компресорною установкою, змонтованою на шасі автомобіля ЗИЛ-131 или КрАЗ-6322.



Обладнання станції складається з компресора, що дотискає КП-75М, щита управління з кисневими комунікаціями, блоку осушення, системи підігріву, системи охолодження кисню (холодильника), з батарей кисневих балонів, протипожежної системи та системи приводу компресора. Все обладнання змонтоване у жорсткому металевому кузові.


Технічні дані АКЗС-75М


 Продуктивність станції по наповненню балонів газоподібним киснем (або азотом), віднесена до тиску 1 кгс/см, при початковому тиску 80... 100 кгс/см кінцевого ступеня стиснення (відношення тиску нагнітання до тиску всмоктування) не більше трьох і кількості обертів компресора хвилину 280.. .300 об/хв, м год

75

Робочий тиск газу, що видається, кгс/см

150

Температура насичення (точка роси) кисню, що видається станцією

при тиску 760 мм рт.ст., не вище мінус



63°С

Кількість балонів живлення в батареї станції, шт.

21

Ємність одного балона, літрів

50

Місткість балонів станції, віднесена до тиску 1 кгс/см, м:



  - повна

157,5

  - робоча

140

Тривалість безперервної роботи станції:



а) по компресору
(при цьому температура гліцерину в картері компресора не повинна перевищувати +70 °С)

1 година

б) до регенерації сорбенту, ч:

при температурі навколишнього повітря



  + 20 °С

100

  + 30 °С

75

  + 40 °С

50

  + 50 °С

18

Осушення кисню

вологовідділювач та блок

осушення з цеолітом марки NaA або СаА

з гранулами не менше 2 мм

Потужність, що споживається компресором, в л.с.

4

Тип компресора



кисневий, дотискаючий,

одноступінчастий, двоциліндровий,

з горизонтальним розташуванням

поршнів з манжетним ущільненням

Число оборотів компресора, об/мин

210-230

Максимальний час розгортання станції у похідне положення

45 хвилин при температурі

довкілля -20 °С

(водогліцерин заливається в період розгортання станції)

Максимальний час згортання станції із похідного положення, хв

15

Швидкість пересування станції:



по дорогах із твердим покриттям, км/год

80

по ґрунтових дорогах, км/год

30

Маса заправленої станції, кг

9170 (14000)

Габаритні розміри станції, мм:



Довжина

7330 (8200)

Ширина

2400 (2720)

Висота

2475 (3350)
