ПОВІТРОЗАПРАВНИК ВЗ-20-350

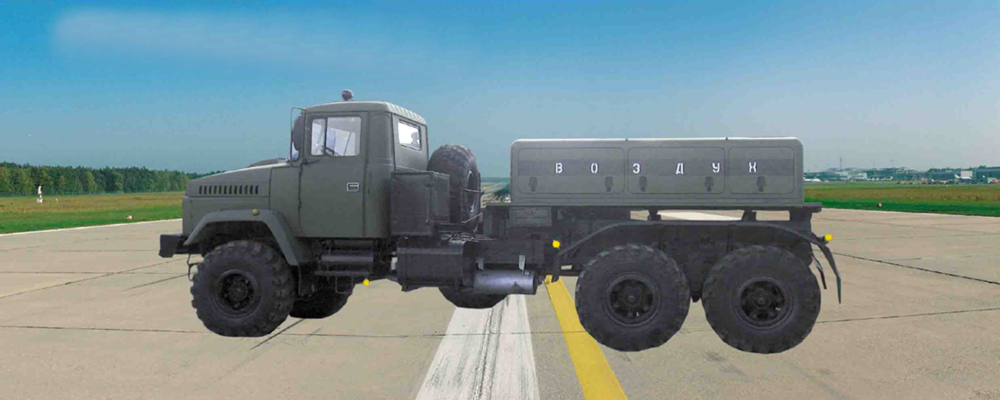

Заправник є рухомою заправною установкою, змонтованою на окремій рамі і встановленою на платформі автомобіля КрАЗ-6322 або ЗІЛ-131. Заправник служить для заправки стисненим повітрям бортових балонів та пневмосистем, а також амортизаційних стійок шасі та пневматиків коліс літальних апаратів, та забезпечує заправку споживачів стисненого повітря шляхом перепуску його при температурі від -50 до +50 °С.



Спеціальне обладнання (пневмосистема) ВЗ-20-350 змонтоване на окремій рамі, що встановлюється на платформі автомобілів ЗІЛ-131 або КРАЗ-6322. Для захисту обладнання від атмосферних опадів, пилу та сонячної радіації на монтажній рамі укріплений металевий кузов.



Кузов ВЗ розділений на кілька відсіків, в яких розміщуються агрегати пневмосистеми, щит управління, допоміжне обладнання та ЗІП (запасні частини, інструмент та пристрої).



У комплект повітрозаправника входить шість шлангів по 10м довжиною, розрахованих на робочий тиск 35МПа (350кгс/см2), гумові шланги з металевим обплетенням і наконечниками, що з'єднуються між собою за допомогою накидних гайок.


Технічні дані повітрозаправника ВЗ-20-350


Тип базового автомобіля

КрАЗ-6322 (ЗИЛ-131)

Кількість балонів, шт

20

Тип балону

АБ-350

Місткість балона, л

40

Максимальний тиск у балоні, кгс/см

350

Тиск повітря, що видається заправником споживачеві:





Р1 = 0+30 кгс/см2

Р2 = 30+55 кгс/см2

РЗ = 55+85 кгс/см2

Р4 = 85+120 кгс/см2

Р5 = 130+230 кгс/см2

Р6 = 320 кгс/см2

Ємність балона осушувача, л

4

Кількість балонів осушувачів, шт.

2

Маса цеоліту в одному балоні, кг

2,5

Габаритні розміри заправника:



довжина, мм

8100 (7040)

ширина, мм

2720 (2500)

висота, мм

3350 (2480)

Маса заправника, кг

13010 (9060)
