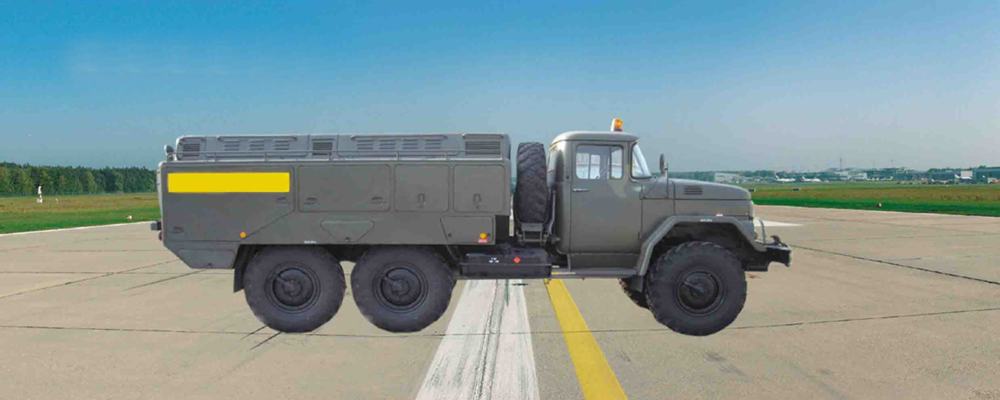

УНІВЕРСАЛЬНА РУХОВА ГІДРОУСТАНОВКА УПГ-300


Гідроустановка УПГ-300 призначена для перевірки гідравлічних систем літальних апаратів у польових умовах. Устаткування гідроустановки дозволяє проводити:

- одночасну перевірку до трьох гідравлічних систем літального апарату як з наддувом, так і без наддуву гідравлічних баків;

- дозаправлення гідравлічних систем літального апарату робочою рідиною;

- опресовування гідравлічних систем та агрегатів та перевірку їх на герметичність;

- живлення електрообладнання літального апарата постійним струмом;

- заряджання пневмоагрегатів газом (азотом або повітрям);



Обладнання гідроустановки встановлено в спеціальному кузові на автошасі високої прохідності КрАЗ 6322 (ЗІЛ-131) і складається з силової установки, гідравлічної, пневматичної та електричної системи.


Технічні характеристики гідроустановки УПГ-300


Шасі

КрАЗ-6322

Габаритні розміри установки, мм:



Довжина

8100

Ширина

2720

Висота

3350

Маса повністю заправленої установки (з водієм), кг

15700

Температура навколишнього повітря, за якої гарантується

нормальна робота гідроустановки, °С



±45

Обслуговуючий персонал, осіб

1

Гідравлічне обладнання:



Кількість систем, шт

3

При одній працюючій системі:



подача, л/с

0,2-1,7

тиск, МПа(кгс/см2)

5-26 (50-260)

При двох або трьох необ'єднаних одночасно працюючих системах:



сумарна подача, л/с

до 2,3

тиск, МПа (кгс/см)

до 21 (до 210)

При роботі двох об'єднаних систем:



Суммарна подача, л/с

до 1,8

тиск, МПа (кгс/см )

до 21 (до 210)

Робоча рідина Мастило

АМГ-10

Тонкість очищення рідини, мкм

5-6

Пульсація тиску в системах, МПа (кгс/см )

0,5(5)

Допустима температура рідини, °С

+90

Максимальний тиск, що створюється гідротрансформатором, МПа (кгс/см)

60 (600)

Ємність гідробака, м (л)

16,6x10-4 (100)

Загальна ємність гідросистеми, м (л)

20x10-4 (120)

Пневматична система:



Робочий тиск газу (азота або повітря в балонах, Мпа (кгс/см )

35 (350)

Тонкість очищення газу, мкм

40

Тип балону

АБ-360

Кількість балонів, шт.

2

Місткість балона, м

0,040

Тиск наддуву гідравлічних баків, МПа (кгс/см )

0,13-0,35(1,3-3,5)

Тиск зарядки пневматиків та агрегатів, МПа (кгс/см)

0,1-1 и 1,5(1-10 и 150)

Довжина шланга піддавлювання, м

20

Тип генератору

ГСР-СТ-.12000ВТ-П

Потужність генератору, кВт

12

Потужність, що передається на борт літака, кВт

4,7

Режим роботи

тривалий

Напруга постійного струму, В

28,5

Тип акумуляторної батареї

6СТЭ-128М

Кількість батарей, шт

2
