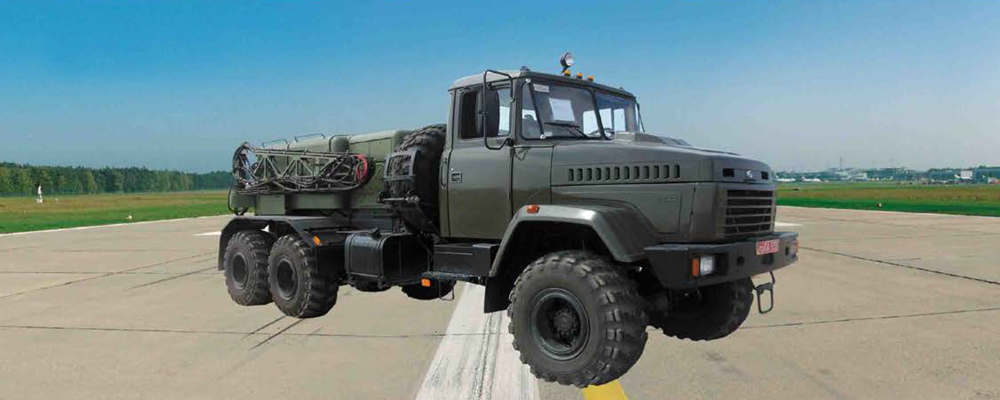

Аеродромний пересувний агрегат АПА-5Д

Аеродромний пересувний електроагрегат служить автономним джерелом електричної енергії та призначений для живлення постійним та змінним струмом бортової електро- та радіоапаратури літальних апаратів при наземному обслуговуванні, а також для живлення електричних систем запуску авіаційних газотурбінних двигунів, у тому числі в режимі «Парний запуск».

Аеродромний пересувний електро агрегат складається з переобладнаного базового автомобіля Урал-4320 або КрАЗ-6322, генераторів постійного та змінного струму, акумуляторних батарей, трансформаторів, випрямлячів, електромашинних перетворювачів, а також комутаційної, захисної та вимірювальної апаратури.
генераторів використовується ходовий двигун автомобіля.

Електроагрегат укомплектований кабелями зі штепсельними роз'ємами для з'єднання з бортовими роз'ємами аеродромного живлення літаків.

ТЕХІЧНА ХАРАКТЕРИСТИКА ЕЛЕКТРОАГРЕГАТУ АПА-5Д

Сумарна потужність, що споживається від агрегату тривало за системами постійного та змінного струму одночасно, не більше, кВт.	45
Система постійного струму:
- потужність номінальна, кВт	34
- потужність максимальна (короткочасна), кВт	54
- напруга номінальна, В	28,5
Режими роботи системи постійного струму:
а) режим «24 В»
- струм навантаження номінальний, А	2x500
- тривалість безперервної роботи при підключенні навантаження через розетки ШРАП-500 (граничне допустиме навантаження на кожну розетку не більше 500 А), не більше, ч	5
б) режим «запуск 24/48 В»
- струм навантаження номінальний, А	2x500
- короткочасна потужність при холодному накрутці автодвигуна в режимі ступінчастого запуску не менше, кВт	54
в) режим «Запуск через ШРАП-250», "Парний запуск":
- напруга номінальна, В	28,5/57
- струм номінальний, А	250
Система трифазного змінного струму:
а) режим «навантаження Зф струму 208 В»
- потужність номінальна, кВт	40
- напруга номінальна лінійна, В	208±4
- частота струму, Гц	400±8
б) режим «нагрузка Зф 37 В»
- потужність, кВт	1,5x2
- напруга лінійна номінальна, В	371 ±2
- частота струму, Гц	400±8
Система однофазного змінного струму:
а) режим «нагрузка 1ф тока 120 В»
- потужність, кВт	7x2
- напруга, В	113:121
- частота струму, Гц	400 ±8
Обслуговуючий персонал, осіб	1
