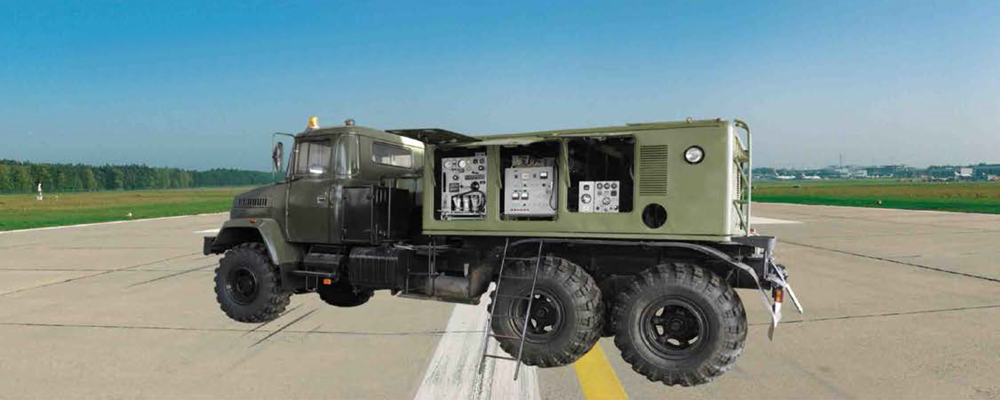

Електрогідроустановка ЭГУ-17/210

Електрогідроустановка ЕГУ-17/210-6322 призначена для забезпечення виробів електро- та гідроенергіями при проведенні наземних перевірок електрообладнання, гідравлічних систем, герметичності кабін літальних апаратів, а також електростартерного запуску авіадвигунів.

Електрогідроустановка забезпечує:

- одиночний запуск авіаційних двигунів у режимах «Запуск24 В» та «Запуск

24/48» з перемиканням джерела струму з 24 на 48 як на літаку так і на установці;

- живлення постійним струмом напругою 28,5 В;

- живлення однофазним струмом напругою 20 В,частотою 400Гц;

- живлення змінним трифазним струмом напругою 36 В,частотою 400Гц;

- живлення змінним трифазним струмом напругою 208 В,частотою 400Гц.

УМОВИ ЕКСПЛУАТАЦІЇ:

Температура оточуючого повітря, °С	±50
Відносна вологість повітря за температури +35 °С,%	95±3
Висота над рівнем моря, м до	1000
Швидкість вітру біля поверхні землі, м/с до	20

Технічні характеристики електрогідроустановки ЭГУ-17-210

Постійний струм:
Напруга, В	25,4-29,4
Потужність від випрямлячів ВУ-6А
(довго). кВт,	не менше 10
Потужність від генератора ГС-18МО
(довго). кВт,	не менше 5
Змінний однофазний струм:
Напруга, В	115-119
Частота, Гц	400
Потужність (довго) кВт,	не менше 4
Змінний трифазний струм із силовою нейтраллю:
Напруга, В	200-207
Частота, Гц	400
Потужність (довго) кВт,	не менше 20
Робоча рідина	АМ Г-10 ГОСТ 6794-75
Подача регульована, л/хв
максимальна, не менше	33
Мінімальна	15 ±2
Робочий тиск, кгс/см	от 30 до 185
Місткість гідробака, л	40
Тонкість фільтрації рідини, мкм	12-16
Сумарна потужність зовнішніх споживачів електро- та гідроенергії при тривалому режимі роботи без урахування електричних навантажень на генератор ГС-18МО, кВт	до 17
Двигун	V-подібний дизель чотирициліндровий, чотиритактний з повітряним охолодженням, модель Д144-60
експлуатаційна потужність, л. с.	60
частота обертання колінчастого валу при експлуатаційній потужності, об/хв	2000 ± 30
Привід генератора	ГС-18МО
Місткість бака для дизельного палива, л	90
Час безперервної роботи установки без дозаправки, год	8
Ходові дані
Шасі	КрАЗ-6322
Швидкість, км/год, не більше:
по дорогах з бетонним та асфальтовим покриттям	80
по ґрунтових дорогах	30
Довжина, мм	8100
Ширина, мм	2720
Висота (по верху кабіни автомобіля), мм	3350
Маса установки в спорядженому стані, кг, не більше	13100
