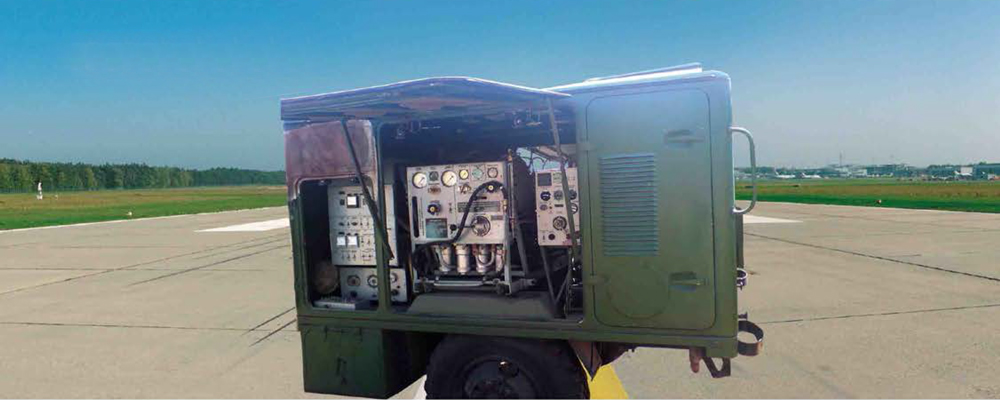

Електрогідроустановка ЭГУ-17/35М

Електрогідроустановка ЕГУ-17/35М призначена для забезпечення виробів електро- та гідро-енергіями при проведенні наземних перевірок електрообладнання, гідравлічних систем, герметичності кабін літальних апаратів, а також для електростартерного запуску авіадвигунів.

Електрогідроустановка забезпечує:

- одиночний запуск авіаційних двигунів в режимах «Запуск 24 В» та «Запуск 24/48 В» з перемиканням джерела струму з 24 на 48 В як на літаку так і на установці;

- живлення постійним струмом напругою 28,5 В;

- живлення однофазним струмом напругою 20 В, частотою 400Гц;

- живлення змінним трифазним струмом напругою 36 В, частотою 400Гц;

- живлення змінним трифазним струмом напругою 208 В, частотою 400Гц.

УМОВИ ЕКСПЛУАТАЦІЇ:

Температура оточуючого повітря, °С	±50
Відносна вологість повітря за температури +35 °С, %	95 ±3
Висота над рівнем моря, м до	1000
Швидкість вітру біля поверхні землі, м/с до	20

Технічні характеристики електрогідроустановки ЭГУ-17/35М

Базове шасі	Автопричеп ИАПЗ-738
Габаритні розміри і маса:
Довжина, мм	4120
Ширина, мм	2100
Висота (по верху кабіни автомобіля), мм	2300
Маса установки в спорядженому стані, кг, не більше	2520
Елетрообладнання:
Постійний струм:
Напруга, В	28,5
Номінальна потужність, кВт	6
Змінний однофазний струм:
Напруга ,В	115-119
Частота, Гц	400+/-20
Потужність (довго) кВт, не менше	4
Змінний трифазний струм із силовою нейтраллю:
Напруга, В	200-207
Частота, Гц	400+/-20
Потужність (довго) кВт, не менше	20
Гідравлічна система
Робоча рідина	АМГ-10 ГОСТ 6794-75
Ємність гідробака, л	45
Подача регульована, л/хв:
максимальна, не менше	33
мінімальна	15 ±2
Робочий тиск, кгс/см	от 30 до 185
Місткість гідробака, л	45
Тонкість фільтрації рідини, мкм	12-16
Силова установка
Двигун	Д144-60 приводу енергоагрегатів дизель чотирициліндровий, чотиритактний з повітряним охолодженням, модель Д144-60
експлуатаційна потужність, л. с.	60
частота обертання колінчастого валу при експлуатаційній потужності, об/мин	2000 ± 30
Місткість бака для дизельного палива, л	70
Час безперервної роботи установки без дозаправки, ч	8
